整车配置

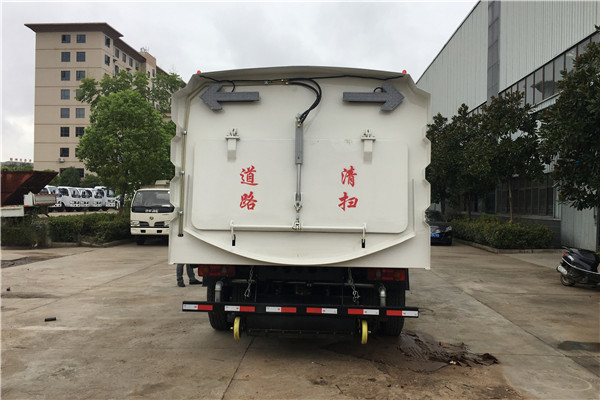

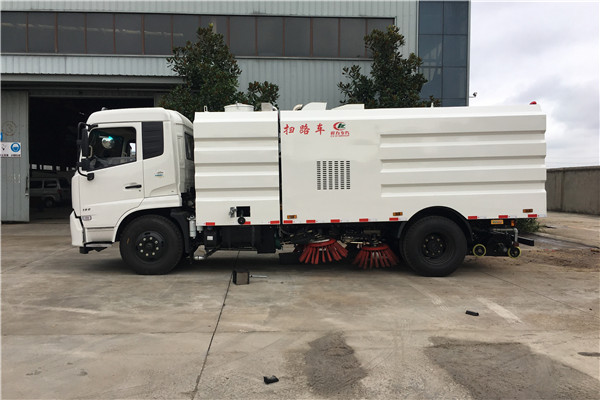

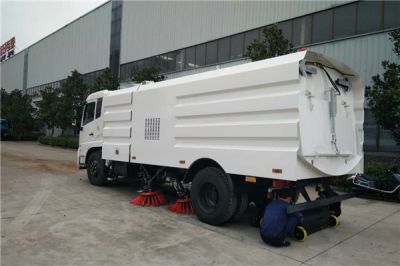

     该东风天锦扫路车采用东风天锦型国五二类底盘改装，加装副发动机、风机、清水箱、垃圾箱、左右立扫、后置吸盘，扫盘降尘系统，液压系统、专用装置电控系统和副车架等改装而成(可加装前冲后洒，可以根据客户要求做成方形、圆形箱体。）

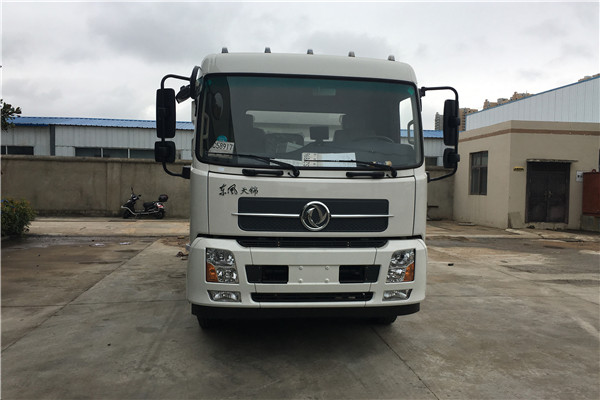

1、东风天锦（轴距4700）型国五二类底盘，豪华带卧驾驶室，驾驶室带前翻，方向助力，9.00R20钢丝胎，前后桥带空气避震器。配备康明斯发动机，180马力，低油耗。

2、副发动机采用性能强劲的康机140马力发动机。

3、自动离合器驱动风机，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

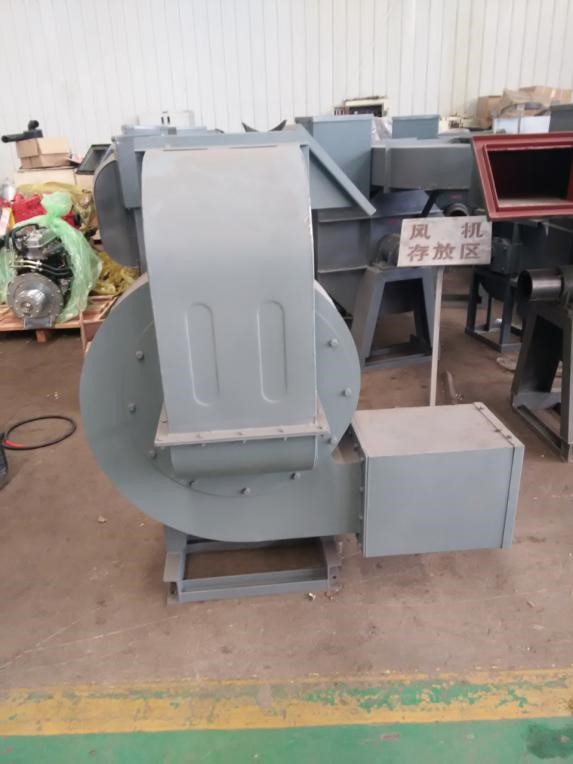

4、采用洛阳上市公司，北玻台信大功率耐磨免维护离心风机，无噪音，效率高风量大，使用寿命长。

5、清水箱充分利用了车载空间，容积3.5m³，内置水位报警器，水箱内部做防腐，防锈，防毒处理，使水泵运行更安全，保障了清扫的效率。

6、垃圾箱采用双层内胆不锈钢结构，容积7-8m³，内部加装过滤网板，能有效地防止树叶、塑料袋之类的轻飘物堵塞风口及灰尘的排出。内置喷雾压尘装置，最大限度的利用了垃圾箱装载垃圾的空间。厢体采用倾翻卸料。

7、左右立扫为单扫盘，前扫盘带自动避让功能，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开控制，可实现后扫和全扫等不同的作业模式。

8、吸嘴的吸口宽度达到1300mm，最大作业总宽度3.5m。3个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。

9、驾驶室手动按钮式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

10、扫盘摆线马达采用国内知名品牌，使用寿命长稳定可靠，故障率低。

11、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。

12、采用高品质液压汇博电磁阀组，双向操作按钮，关键电控元件采用德国西门子电器开关，可靠性高，使用寿命长。

13、液压元件采用集成叠加设计，驾驶室电液集中控制，操作方便。

14、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

15、后部采用LED箭头灯警示灯，保证行车作业安全。

16、非不锈钢件经电泳防锈处理，经久耐用。

17、副架承重梁用截面长120mm宽60mm厚8mm的方钢焊接而成，保障了整车安全性，让车辆行驶更安全。

18、外观造型电脑设计，高位侧裙，曲面过渡，整体协调匀称。达到低油耗，低噪音，流线型外观设计。

   扫路车参数表

主要技术参数

1.  本车最高时速可达到115Km/h，清扫速度：3-25Km/h

2.  清扫效率：≥95%

3.  最大吸入粒度：110mm

4.  垃圾箱最大卸料角：45°

5.  最大清扫宽度：3.5m

6.  最大清扫能力：70000㎡/h

7.  液压油箱容量：60L

10.副发动机工作转速：1750r/min

11.垃圾箱容积：7-8m³

12.水箱容积：3.5m³

底盘技术参数

1. 底盘型号：DFL1160BX1V

2. 轴距：4700mm

3. 排放标准：GB3847-2005,GB17691-2005国Ⅳ

4. 轮胎规格：10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR

5. 轮胎数：6个

6. 驾驶室准乘人数：3人

7.发动机型号：ISB180-50
