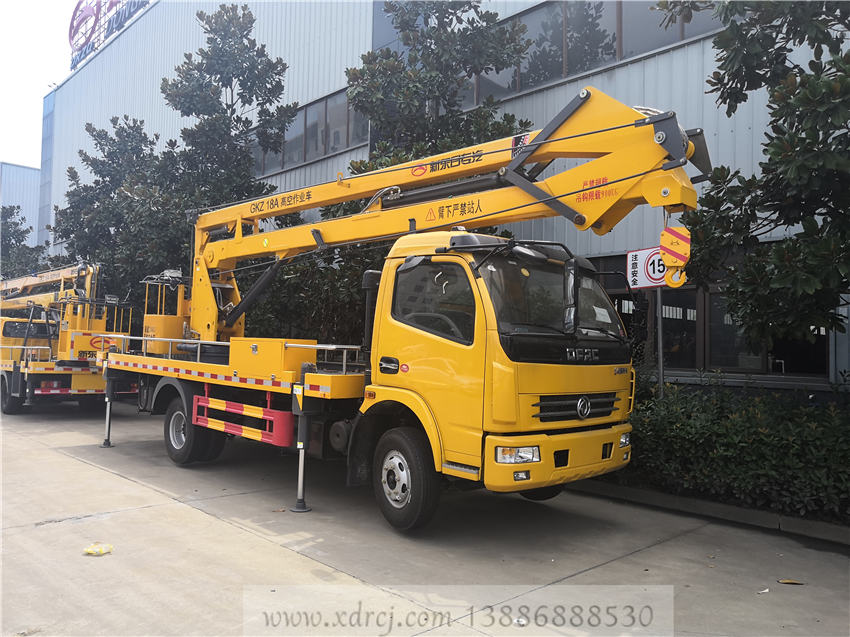

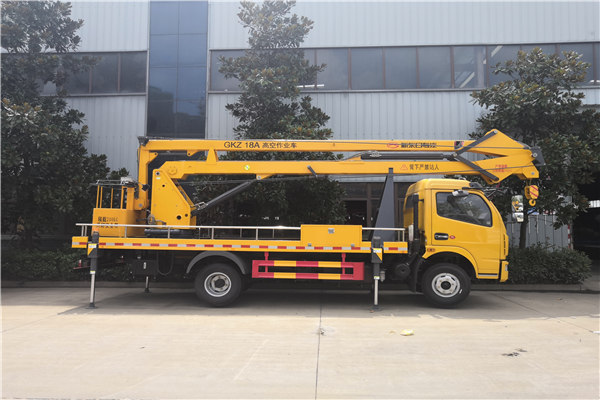

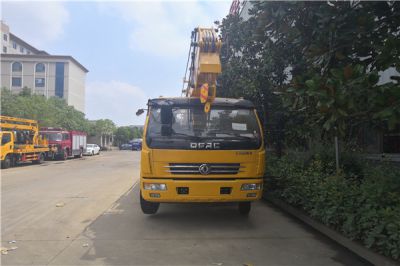

国五东风18米高空作业车采用东风汽车股份有限公司原装单排驾驶室,液压360度全回转,3节折臂,不锈钢扶手,单液压举升缸,带双向平衡阀,电控操作举升臂,固定式吊钩,四只液压油缸可调式支腿,带双向液压锁,整车颜色工程黄
18米高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | 长x宽x高 | mm | 8350x2280x3480 | |
质量参数 | 乘坐人数(含驾驶员) | 人 | 2 | |
总质量 | kg | 7395 | ||
主 要 性 能 参 数 | 工作平台额定载荷 | kg | 200 | |

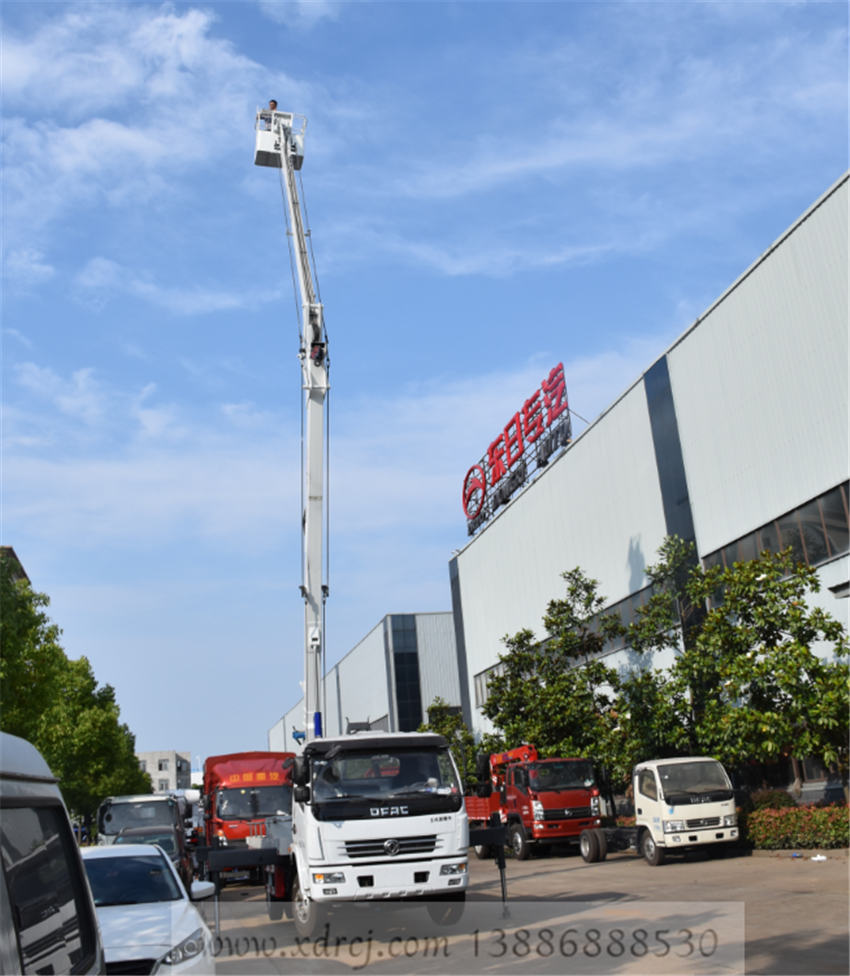

最大工作高度 | m | 18 | ||

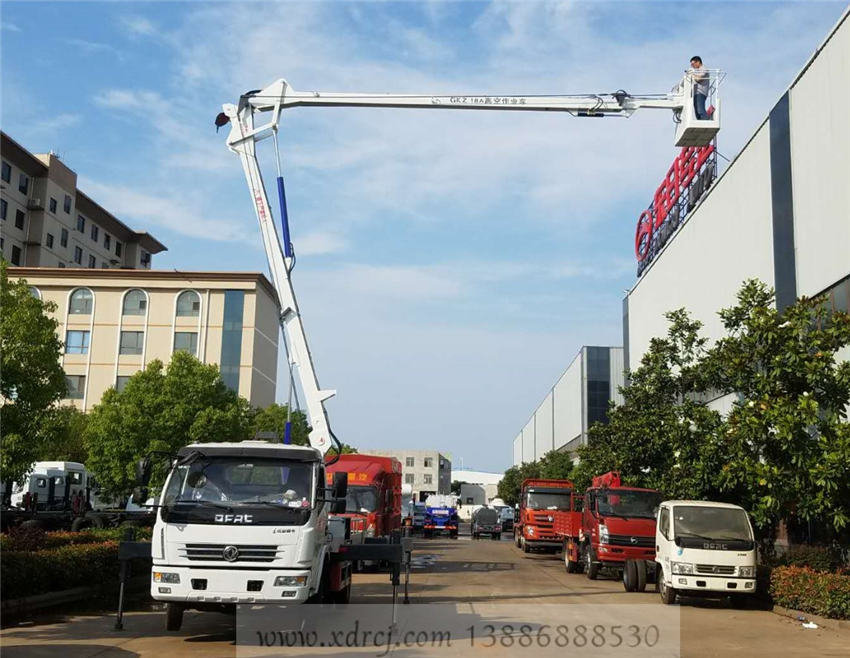

最大工作幅度 | m | 8 | ||
最大作业幅度时作业高度 | m | 11 | ||
最大作业高度时作业幅度 | m | 5 | ||
支腿跨距 | 横向 | m | 3830 | |
纵向 | m | 4720 | ||
平台平均升起速度 | m/s | ≤0.4 | ||
平台平均下降速度 | m/s | ≤0.4 | ||
回转速度 | 1r/min | 1 | ||
臂架结构形式 | ~ | 三节折叠臂 | ||
支腿收放时间 | s | 40 | ||
行 驶 参 数 | 前悬/后悬 | mm | 1130、1150/2450 | |
前伸/后伸 | mm | 880、860/90 | ||
轴距 | mm | 3800 | ||
最高行驶速度 | Km/h | 103 | ||
接近角/离去角 | ° | 20/10 | ||
发动机型号 | ZD30D15-5N/CY4SK251等 |
部件名称 | 简要说明 |
底盘 | 东风多利卡EQ1080SJ8BDC |
发动机 | ZD30D15-5N/CY4SK251等,功率95-115kw,国五排放 |
驾驶室 | 单排座,可乘坐2人,驾驶室装备空调 |
围板及上平台 | 不锈钢护栏及防滑上平台(可选配铝合金防滑上平台) |
工作平台 | 内尺寸(1050x590x1150mm) |
回转装置 | 360°连续回转 |
支腿 | 前后H型支腿,单独可调 |
操控系统 | 臂架上下车均可操作(可选配电液比例控制系统) |
YZR5080JGK18E型高空作业车基本功能安全配置:该车可实现平台载荷200kg,最大作业高度18米,最大作业幅度8米。 | |
名称 | 简要说明 |
上下车互锁装置 | 用于上下车互锁,防止误操作发生 |
水平指示装置 | 检查整车是否水平 |
应急电动泵功能 | 当发动机及主泵发生故障时,可将工作人员送回至地面(选配装置) |
夜间安全警示装置 | 在车辆上安装有工程频闪灯,照明灯 |
工作平台照明装置 | 在作业平台上安装有可360°调整的探照灯 |
发动机远程点火/熄火 | 可在工作平台对底盘发动机进行点火、熄火控制 |
实时通讯 | 在平台及下车处设有无线对讲装置(选配装置) |
吊钩伸缩臂 | 可将高空车所配吊钩前伸800-1000mm(选配装置) |
吊钩升降装置 | 可控制吊钩垂直升降(选配装置) |
☞ 底盘采用凯普特国V底盘,配有空调,方向盘采用液压助力;
☞ 下车支腿操作箱配备照明装置,方便晚上工作,配置整车双向水平仪,保证车辆水平,确保安全;
☞ 臂架回转为一体设计,避免生产中再次装配产生的装配间隙,并增加了走平台的使用空间;

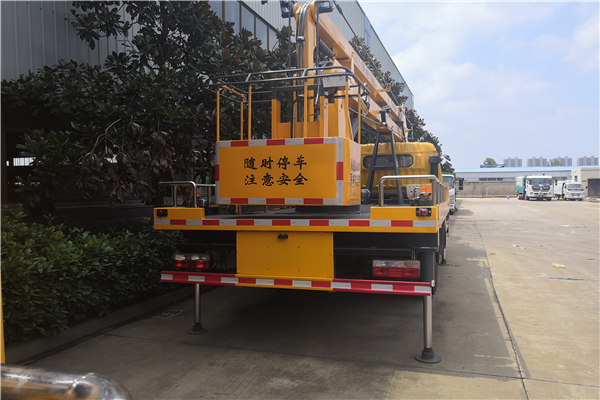

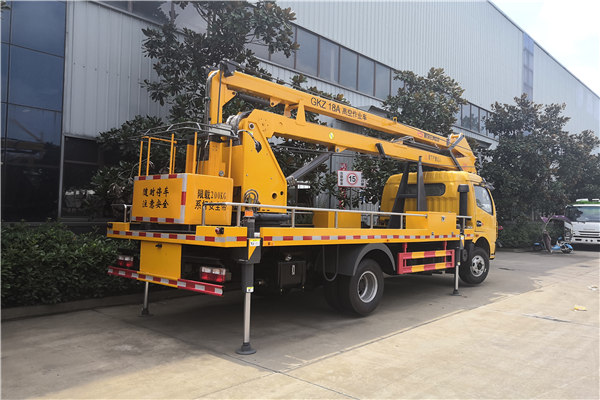

☞ 前后H型支腿,稳定性好,可同时或单独操作,所有车型标配洗手箱;
☞ 上臂限位装置,当上臂超过安全角度时臂架会处于自锁状态,保证操作人员的安全;
☞ 上下梯,我公司产品在侧边都设有上下踏步(走平台可选装铝合金平台);
☞ 加厚缸座,臂架的油缸座都是特别加厚设计,保证臂架稳性;
☞ 分段式涂装,保证整车油漆品质;
☞ 所有切割件均为数控激光切割;
